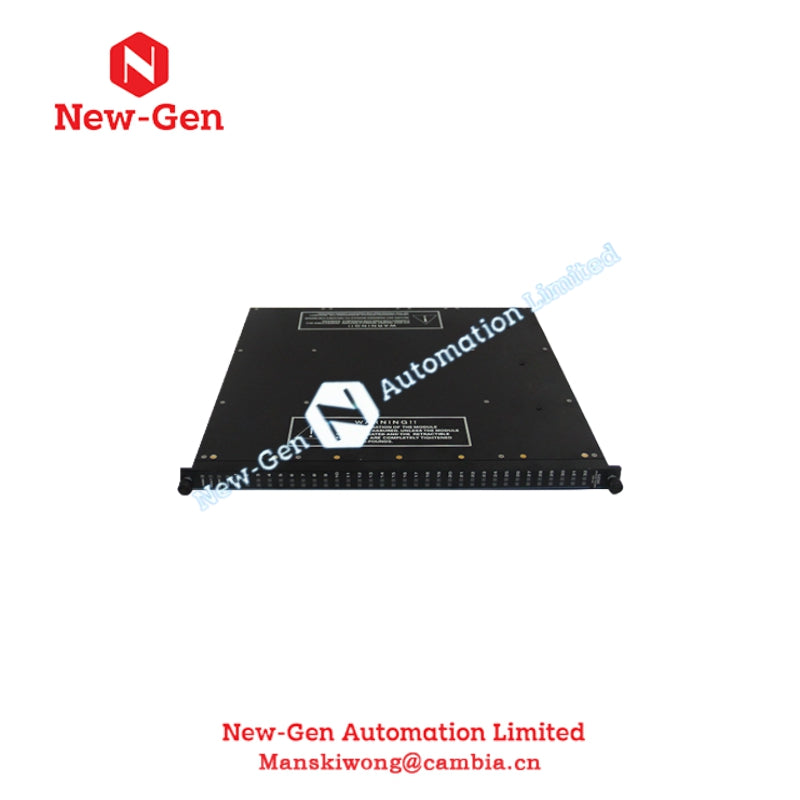

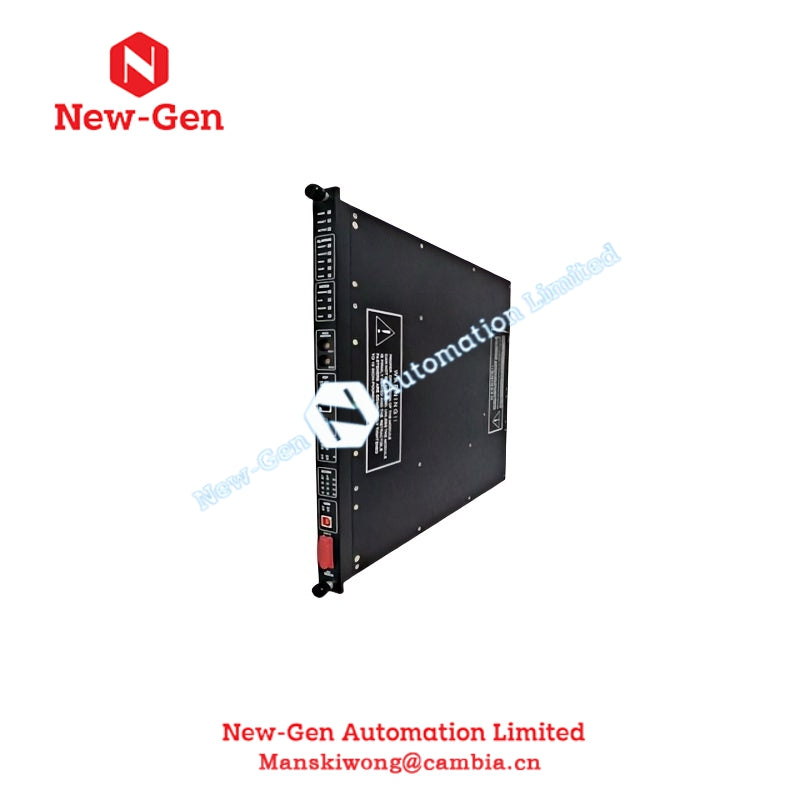

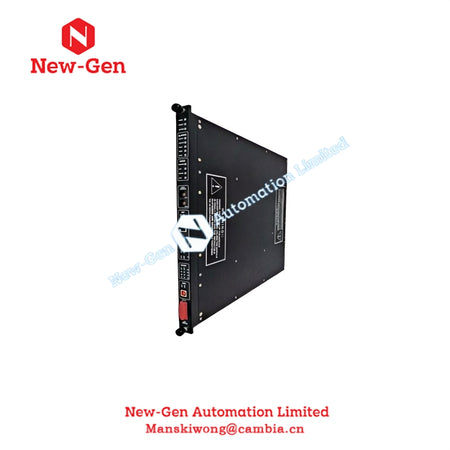

Modul Prosesor Utama Triconex MP 3009 / 3009

SKU: 3009
(9)

Spesifikasi teknis

  • Manufacturer: Invensys Triconex

  • Condition：New with Original Package

  • Product Type: Modul Proses Utama

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Dengan mengajukan permintaan untuk item ini, Anda mengonfirmasi bahwa Anda telah meninjau dan menerima Syarat & Ketentuan kami. Harap dicatat bahwa semua transaksi akan diproses secara offline.

100% Asli dan Autentik
100% Baru, Siap dikirim
Dukungan Pengembalian Dana, Layanan 7X24 jam
Garansi 1 Tahun untuk Semua Produk

Tanyakan pada ahlinya

Mengobrol Surel +8618030205725

Bantu kami menjangkau lebih banyak orang! Bagikan produk ini ke jaringan Anda dan tunjukkan dukungan Anda!

Deskripsi Produk

Triconex MP 3009 / 3009 Modul Prosesor Utama dirancang untuk sistem Tricon v9–v11, menawarkan kontrol yang tahan kesalahan dan sangat andal untuk proses industri kritis. Modul ini mengintegrasikan prosesor dual-core QorIQ P1021 dengan memori DRAM, SRAM, dan Flash yang luas, memastikan pelaksanaan tugas otomasi kompleks tanpa gangguan. Selain itu, arsitektur modul mendukung pemrosesan I/O redundan, memungkinkan operasi berkelanjutan bahkan selama kesalahan sementara. Selain itu, diagnostik komprehensif dan beberapa antarmuka komunikasi memungkinkan pemantauan sistem yang tepat, pemeliharaan yang disederhanakan, dan identifikasi kesalahan yang cepat.

Diagnostik Prosesor Utama mencakup fitur-fitur berikut:

• Verifikasi memori program tetap
• Verifikasi bagian statis RAM
• Uji semua instruksi prosesor dasar dan mode operasi
• Uji semua instruksi prosesor floating-point dasar
• Verifikasi antarmuka memori bersama dengan prosesor I/O
• Verifikasi setiap prosesor I/O, prosesor komunikasi, memori lokal, memori bersama akses, dan loopback transceiver RS-485
• Verifikasi antarmuka TriClock
• Verifikasi antarmuka Tribus

Di bagian bawah setiap MP, terdapat port serial RS-232 yang dapat digunakan untuk analisis diagnostik  oleh perwakilan Invensys. Port-port ini—juga dikenal sebagai port Diagread—sepenuhnya terisolasi (500 VDC, maksimum) untuk melindungi terhadap kesalahan ground. TriBus 32-bit dilindungi CRC  DMA 32-bit, sepenuhnya terisolasi  Kecepatan Model 8110 Main Chassis: 25 Mbps  Model 8100-1 Rangka Utama Kepadatan Rendah: 25 Mbps  Model 8120E Rangka Utama Performa Tinggi: 1000 Mbps  Port serial untuk analisis diagnostik diagread Antarmuka RS-232 terisolasi optik pada satu konektor 9-pin Isolasi 500 VDC  Antarmuka komunikasi
Protokol  Kecepatan Baud  RS-485  2 Mbps  Antarmuka I/O  Protokol  Kecepatan Baud  RS-485  375 Kbps  Daya logika 14 Watt  Tabel 15 Spesifikasi Prosesor Utama 3009 (lanjutan)  Deskripsi FiturModul RXM dan SRXM 81  Pada Model 3006, 3007, dan 3008 MPs, port memiliki soket DB-25 25-pin yang beroperasi pada 9600 bit  per detik. Pada Model 3009 MPs, port memiliki soket DB-09 9-pin yang beroperasi pada 115200 bit  per detik.

Spesifikasi Teknis

Parameter Spesifikasi
Nomor Part 3009
Jenis Produk Modul Proses Utama
Sistem Kompatibel Tricon v9, v10, v11
Prosesor QorIQ P1021, dual-core, cache L1 32KB, cache L2 2MB, 800 MHz
Memori 256 MB DRAM (tanpa cadangan baterai), 2 MB SRAM (dengan cadangan baterai), 128 MB Flash PROM
Jam Kalender Waktu dan tanggal Cadangan baterai Drift tipikal: ±2 detik/hari Drift maksimum: ±2,16 detik/hari
Prosesor Aplikasi/I/O P1021
Bus I/O RS-485, 375 Kbps
Bus Komunikasi TriBus DMA 32-bit CRC terlindungi, terisolasi penuh, kecepatan hingga 1000 Mbps
Kecepatan TriBus Model 8110 Rangka Utama: 25 Mbps Model 8100-1 Rangka Utama Kepadatan Rendah: 25 Mbps Model 8120E Rangka Utama Performa Tinggi: 1000 Mbps
Port Serial Untuk analisis diagnostik diagread Antarmuka RS-232 terisolasi optik pada satu konektor 9-pin Isolasi 500 VDC
Antarmuka Komunikasi RS-485, 2 Mbps
Antarmuka I/O RS-485, 375 Kbps
Daya Logika 14 Watt
Pemasangan Rangka Tricon Standar
Alamat Node Jaringan Dapat dikonfigurasi melalui SW1/SW0
Mode Pemrograman JALANKAN, HENTIKAN, PROGM, DEBUG
Port USB Status dan konektor (dipesan untuk penggunaan di masa depan)
Lingkungan Kondisi operasi industri


FAQ

Q1: Sistem mana yang kompatibel dengan Triconex 3009 modul?
A1: Modul ini mendukung sistem Tricon v9, v10, dan v11 untuk otomasi industri dan kontrol proses.

Q2: Bagaimana modul menangani kesalahan sementara dan persisten?
A2: Kesalahan sementara disembunyikan oleh perangkat keras pemungutan suara mayoritas, sementara kesalahan yang persisten dapat didiagnosis dan diganti secara panas.

Q3: Antarmuka komunikasi apa yang tersedia pada modul ini?
A3: RS-485, TriBus DMA, PCI Express, USB, dan RS-232 terisolasi optik untuk diagnostik sudah termasuk.

Q4: Bisakah saya melakukan diagnostik tanpa mematikan sistem?
A4: Ya, modul ini memungkinkan penggantian panas dan operasi berkelanjutan selama diagnostik dan penanganan kesalahan.



Atribut Lainnya

  • Negara Asal:  USA
  • Waktu Pengiriman: Stok Tersedia, 2 Hari Kerja
